Sensores Magnéticos Tubulares


Características Técnicas:

  • Acionamento magnético sem contato físico
  • O acionamento se dá com a aproximação do imã ao sensor
  • Temperatura de trabalho -5°C +60°C
  • Saída 2 Fios

Baixar Catálogo

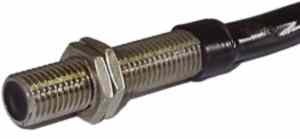

Sensor-Magnético-Tubular-TG3R

Sensor Magnético Redondo Ø 8 - Rosca M8X1

Código V A W Contato
TG3R 230Vcc/ca 3A 60W NA
TG3R-S 150Vcc/ca 0,5A 10W NA
TG3RS-NF 100Vcc/ca 0,25A 3W NF
Sensor-Magnético-Tubular-TG4R

Sensor Magnético Redondo Ø 12 - Rosca M12X1

Código V A W Contato
TG4R 230Vcc/ca 3A 60W NA
TG4R-S 150Vcc/ca 0,5A 10W NA
TG4RS-NF 100Vcc/ca 0,25A 3W NF

Imãs para sensores magnéticos

ima-TTC1
Código
TTC1

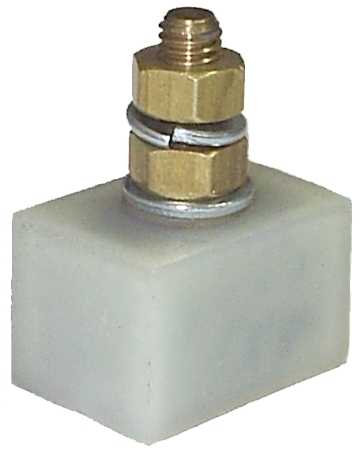

ima-TTSO
Código
TTSO
ima-TT12
Código Diametro
TTR8 8mm
TTR12 12mm
ima-TTR20
Código Diametro
TTR20 20mm

Tabela de distâncias de acionamento

Código TTC1 TTSO TTR8 TTR12 TTR20
TG3R 10mm 10mm 5mm 13mm 8mm
TG3R-S 20mm 20mm 12mm 20mm 16mm
TG3RS-NF 15mm 15mm 7mm 15mm 10mm
TG4R 10mm 10mm 4mm 10mm 5mm
TG4R-S 20mm 18mm 11mm 20mm 15mm
TG4RS-NF 13mm 12mm 5mm 13mm 8mm

Outros modêlos de sensores magnéticos

Sensor-Magnetico-Retangular

Sensor Magnético Retângular

Sensor-Magnetico-Tubular

Sensor Magnético Tubular

Sensor-Magnetico-Miniatura

Sensor Magnético Miniatura
