Série TSI
Sensores Indutivos são dispositivos que funcionam como interruptores com contatos NA ou NF, acionados eletronicamente ao aproximarmos de um alvo metálico, esta atuação se faz com a interferência no campo da bobina do sensor acionando componentes eletrônicos internos que faz com que sua saída seja acionada similar aos contatos elétricos, porém em sua saída são os transistores que acionam a carga, diferente dos contatos elétricos mecânicos, os sensores indutivos tem em sua saída sinais negativos NPN ou positivos PNP. Sensores indutivos podem substituir fins de curso ou micro chave, sua durabilidade é maior devido não haver contatos físicos, porém eles precisam ser alimentados por fonte de tensão continua VCC para sensores indutivos com saída PNP ou NPN ou fonte altenarda VCA para sensores com saída alternada.
Configuração em corrente contínua - VCC
| Código | Modo Saída | Saída |
|---|---|---|
| TSI08E-01NA | NPN | NA |
| TSI08E-01PA | PNP | NA |
| TSI08E-01NB | NPN | NF |
| TSI08E-01PB | PNP | NF |
| Código | Modo Saída | Saída |
|---|---|---|
| TSI12E-02NC | NPN | NA+NF |
| TSI12E-02PC | PNP | NA+NF |
| Código | Modo Saída | Saída |
|---|---|---|
| TSI18E-05NC | NPN | NA+NF |
| TSI18E-05PC | PNP | NA+NF |
| Código | Modo Saída | Saída |
|---|---|---|
| TSI30E-10NC | NPN | NA+NF |
| TSI30E-10PC | PNP | NA+NF |
Configuração em corrente alternada - VCA - 2 Fios
| Código | Saída |
|---|---|
| TSI12E-02KA | NA |
| TSI12E-02KB | NF |
| Código | Saída |
|---|---|
| TSI18E-05KA | NA |
| TSI18E-05KB | NF |
| Código | Saída |
|---|---|
| TSI30E-10KA | NA |
| TSI30E-10KB | NF |
Dimensões

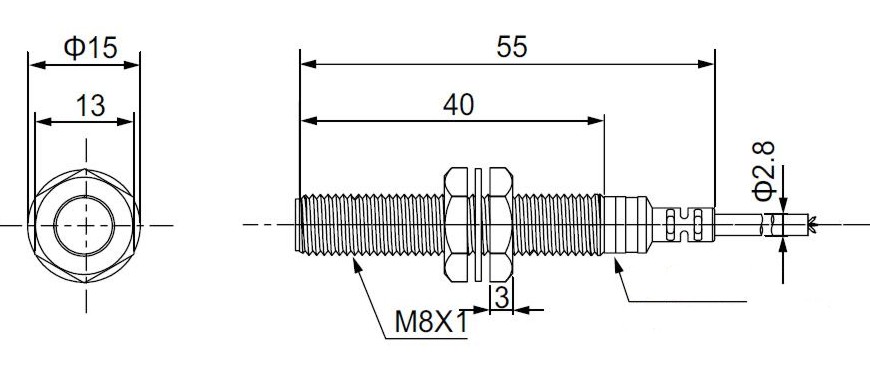

Ø 8mm

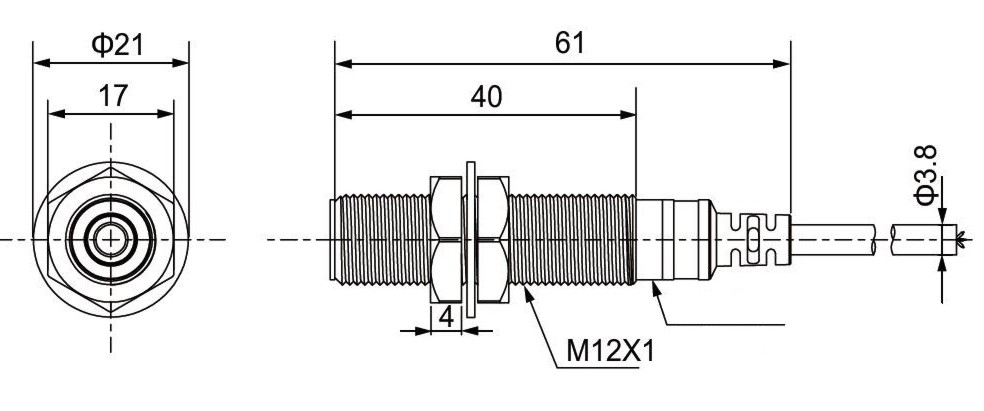

Ø 12mm

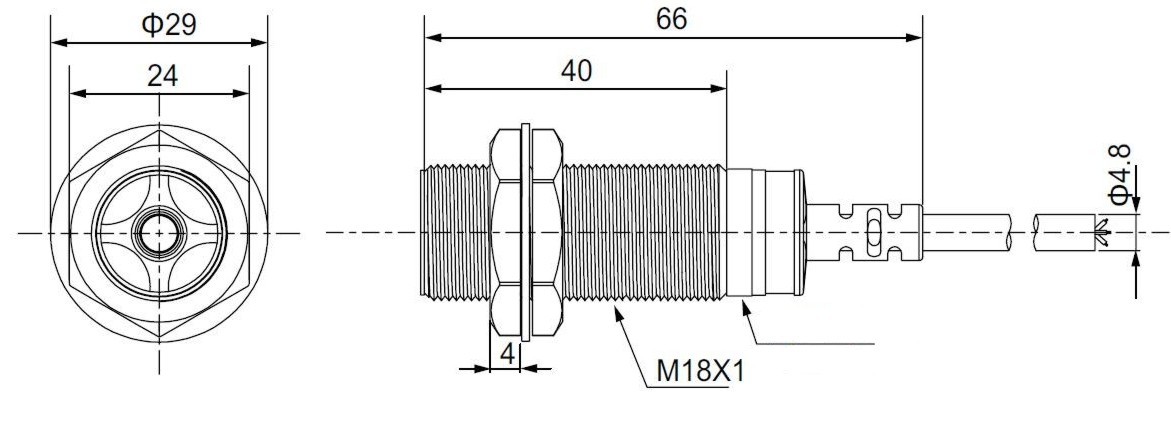

Ø 18mm

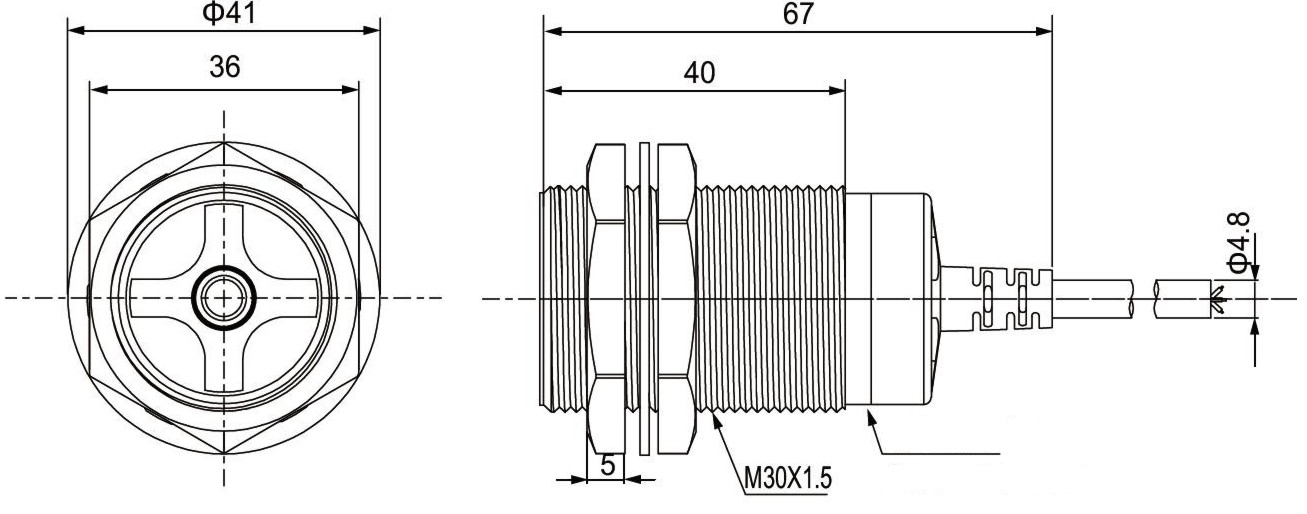

Ø 30mm
Esquema de ligação
3 Fios
4 Fios
Corrente Alternada 2 fios
